Del diseño y la fabricación hasta la puesta en servicio
La confiabilidad de un transformador comienza desde su diseño, construcción y verificación en fábrica. Las pruebas eléctricas permiten comprobar que el equipo cumple con las características previstas y establecer una línea base para futuras comparaciones durante su vida útil. Por ello, las pruebas no son solo un requisito, sino una herramienta para conocer el estado del transformador y detectar cambios antes de que generen problemas mayores.
Diseño y construcción: el origen de la confiabilidad

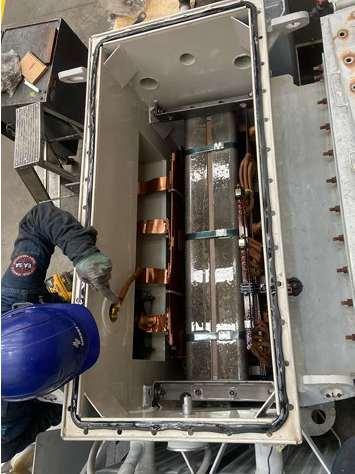

En la fabricación de un transformador, los materiales y componentes se integran de acuerdo con un diseño eléctrico, magnético y mecánico. La calidad del núcleo, los devanados, el sistema de aislamiento, las conexiones y el ensamble de la parte activa influye directamente en el comportamiento final del equipo. Por ello, la verificación debe comenzar antes de que el transformador abandone la fábrica: las pruebas de aceptación en fábrica permiten comprobar el diseño, los materiales y la construcción, y pueden revelar condiciones que requieren corrección antes del envío. Para transformadores de distribución y de potencia, estos ensayos se encuentran relacionados con normas como IEEE e IEC y, según el caso, con las especificaciones particulares del comprador.
Pruebas de aceptación en fábrica
Según NETA, las pruebas de aceptación en fábrica (FAT) permiten verificar que el transformador cumple con las especificaciones y establecer registros de referencia para futuras evaluaciones. Entre ellas pueden incluirse TTR, resistencia de devanados y, según el proyecto, pruebas de aislamiento, corriente de excitación, pérdidas e impedancia. Un resultado no conforme requiere investigar su causa y, de ser necesario, realizar ajustes o reparaciones antes de repetir la prueba.
Tres pruebas clave
-
Relación de transformación (TTR): Permite verificar que la relación entre los devanados corresponda con el diseño del transformador. La medición debe considerar la posición de los taps y las conexiones del equipo, ya que estos elementos influyen directamente en el resultado.
-
Resistencia de devanados: Ayuda a evaluar la continuidad y el comportamiento eléctrico de los devanados y sus conexiones. La posición del conmutador y la configuración del circuito pueden modificar las mediciones, por lo que es importante registrar las condiciones de prueba para realizar comparaciones confiables.
-
Resistencia de aislamiento: Permite evaluar la condición del sistema de aislamiento mediante mediciones entre devanados y tierra, de acuerdo con la configuración del transformador. Su interpretación debe considerar las condiciones de prueba y, cuando sea posible, compararse con resultados históricos.
Los resultados deben interpretarse en conjunto
Una prueba por sí sola entrega información puntual, pero el diagnóstico se vuelve más completo cuando los resultados se analizan conjuntamente y se comparan con referencias anteriores. También deben registrarse aspectos que pueden influir en la medición, como la posición de los taps, las conexiones del transformador y las condiciones de puesta a tierra. El artículo de NETA resalta que disponer de registros de fábrica o de intervenciones anteriores permite establecer referencias confiables para futuras evaluaciones.
Preparación para el envío y transporte
Una vez terminadas las pruebas y aprobados sus resultados, el transformador debe prepararse para el traslado. En equipos de distribución, este proceso puede ser relativamente sencillo, pero siempre debe considerar las características del equipo, las condiciones de transporte y las especificaciones de suministro. Durante el transporte pueden aparecer nuevos riesgos: golpes, vibraciones, cambios en las condiciones ambientales o daños en componentes externos. Por eso, la inspección visual, la documentación del estado del equipo y, cuando aplique, los registradores de impacto y las pruebas de comparación son herramientas útiles para verificar que el transformador no haya sufrido alteraciones durante su recorrido.
La importancia de conservar una línea base
Uno de los aportes más importantes de las pruebas de fábrica es la creación de una línea base. Cuando el transformador llega al sitio y se realizan pruebas de aceptación o, años después, pruebas de mantenimiento, los resultados adquieren mayor valor cuando pueden compararse con registros confiables del mismo equipo. Para que esta comparación sea válida, deben documentarse las condiciones de ensayo: posición de los taps, conexiones, configuración de los devanados y demás condiciones que puedan modificar las mediciones. NETA señala que diferencias en estas condiciones pueden explicar variaciones entre resultados de fábrica y de campo y evitar interpretaciones erróneas.

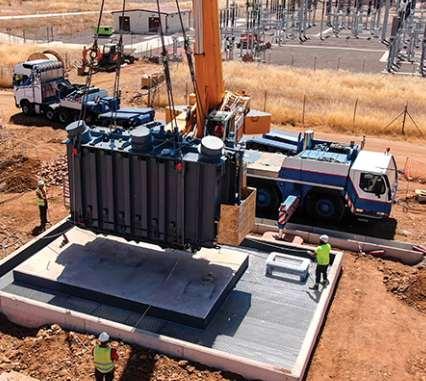

Montaje en sitio y pruebas de aceptación
Al llegar al sitio, el transformador debe conservar las condiciones de referencia establecidas durante la fabricación y el transporte. La documentación de fábrica, los registros electrónicos de las pruebas y la información sobre la posición de los taps, conexiones y configuración del equipo facilitan la comparación con las mediciones realizadas antes de su entrada en servicio. Cambios en estas condiciones pueden modificar los resultados y deben ser considerados durante la evaluación.
La puesta en servicio también puede introducir factores que no estaban presentes en fábrica, como condiciones ambientales, diferencias en la puesta a tierra o cambios en componentes y conexiones. Por ello, cuando se obtiene un resultado inesperado, es importante verificar primero la configuración del ensayo y las condiciones del equipo antes de concluir que existe una falla interna. Esta comparación entre fábrica y campo permite establecer una referencia confiable para el seguimiento posterior del transformador.
De la prueba al diagnóstico: el aporte de EIS ENERGY
En EIS ENERGY entendemos las pruebas eléctricas como una herramienta de diagnóstico y no únicamente como un requisito de mantenimiento. Nuestro trabajo con transformadores incluye la realización y evaluación de pruebas como relación de transformación, resistencia de devanados y resistencia de aislamiento, complementadas, cuando la condición del equipo lo requiere, con inspección interna y desencube. El análisis conjunto de los resultados permite identificar desviaciones, compararlas con valores de referencia y orientar las acciones de mantenimiento o reparación necesarias. De esta manera, cada intervención busca no solo verificar que el transformador opere, sino aportar información confiable sobre su condición y preservar su desempeño a lo largo de su vida útil.
Fuente: InterNational Electrical Testing Association (NETA). “Improving Connections: Transformer Factory Acceptance and Field Commissioning Tests”.
.
